為確保產品的質量,“曼威奇”系列產品全部選用世界各國的優質部件,同時我們對產品的控制及保護功能做了進一步的改進和完善,以確保產品在同行中的先進性,下面我們對產品的各主要部件及相關的控制、保護功能進行分別介紹。

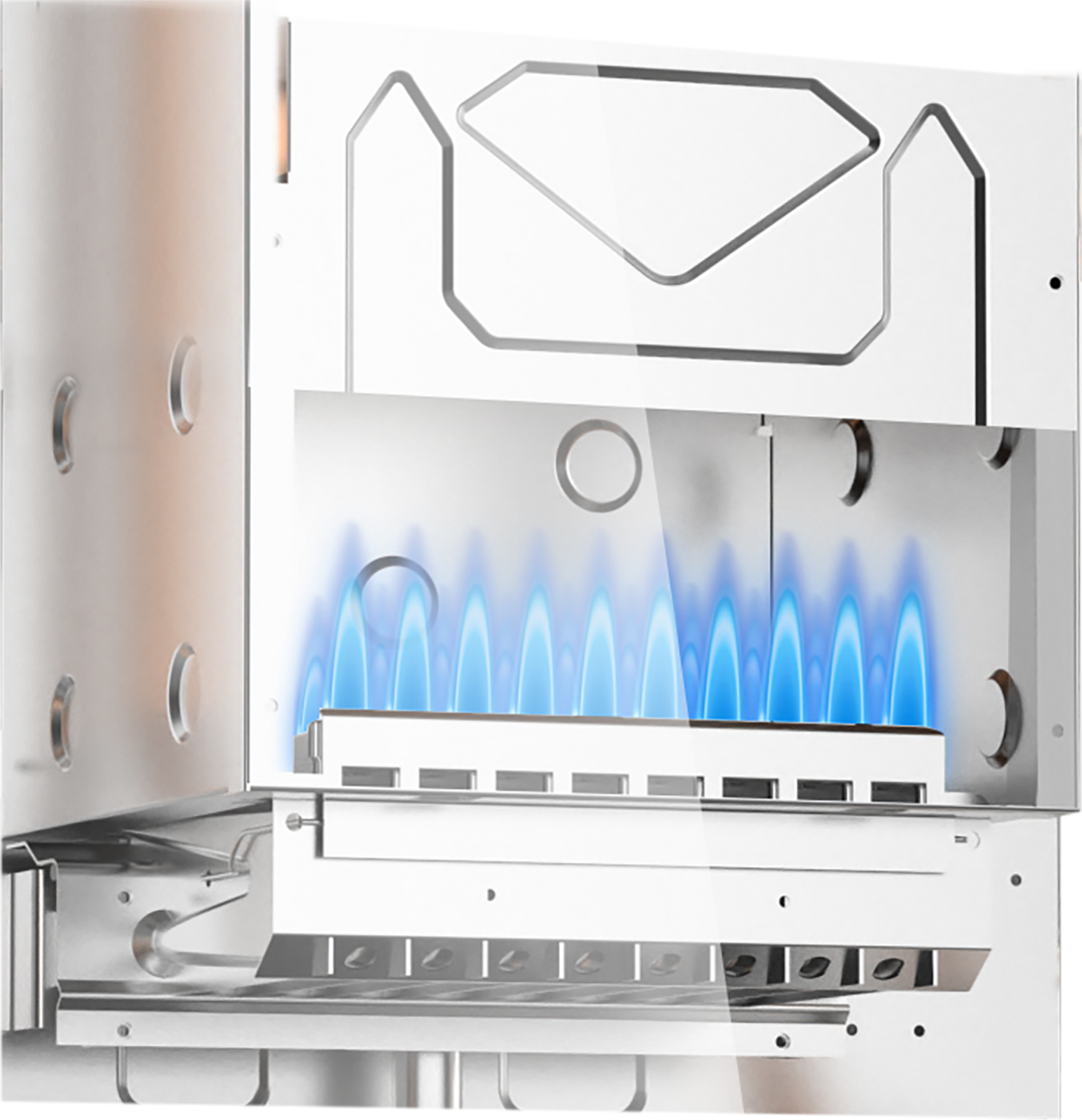

1. 燃燒室
燃燒室是家用鍋爐能量轉換部位,用于將燃氣的化學能轉換成系統循環水的熱能,結構形式為爐排式結構,燃燒器頭部采用采用口琴式結構,使得燃氣能夠在整個燃燒器平面上均勻噴出,點火燃燒后形成均勻的溫度場,燃氣燃燒產生的高溫煙氣將主換熱器內的采暖系統水加熱。燃燒器頭部采用不銹鋼材料,可較大限度地延長燃燒頭使用壽命。在燃燒室內,燃燒室上部的擾流擋板可防止燃燒后的高溫煙氣直接排出燃燒室外,增加高溫煙氣的換熱次數,降低排煙溫度,提高熱效率。

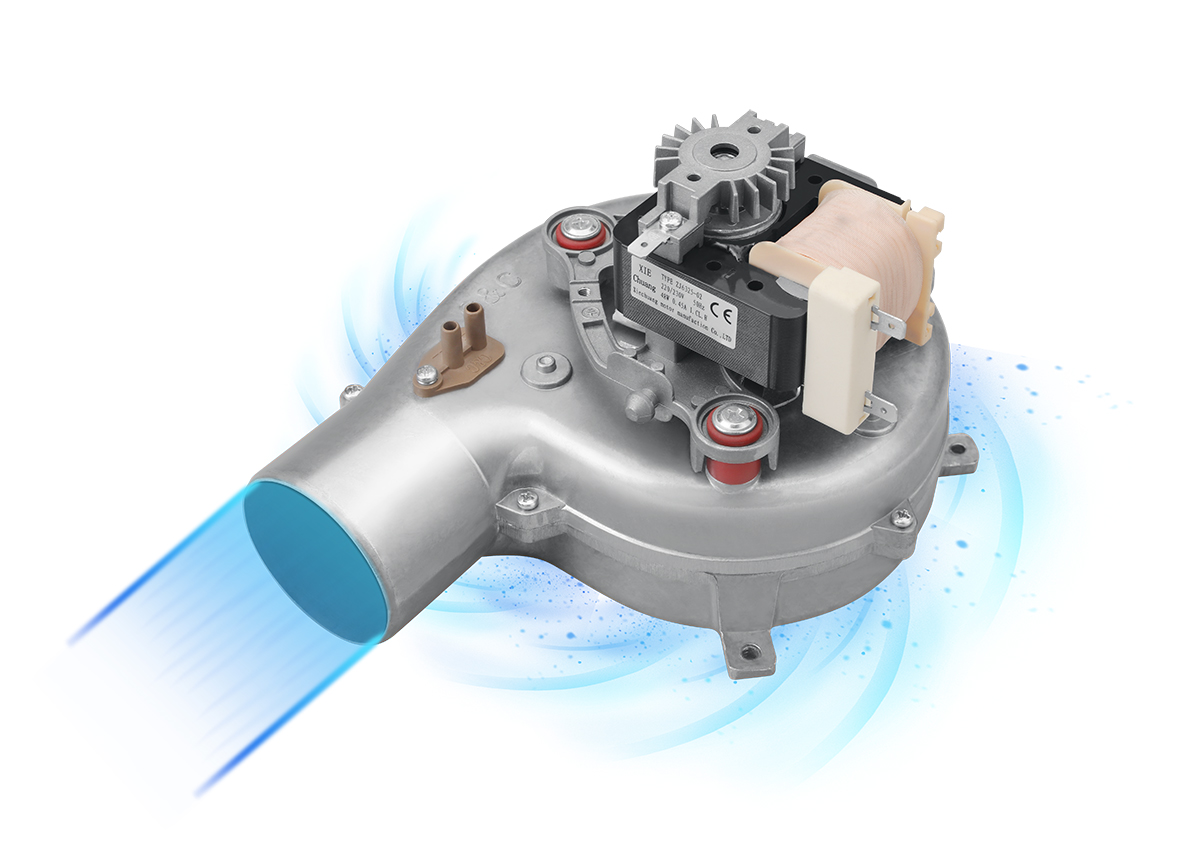

2.風機
風機的作用是以一定流速將煙氣強制排出爐體,同時使燃燒室與室外之間形成穩定壓差,保證適量新鮮空氣進入燃燒室與噴嘴噴出的燃氣以一定的比例混合,保證燃氣在燃燒室內充分燃燒;燃燒室內保持微負壓,煙氣不會通過家用鍋爐殼體間的縫隙散入室內,避免煙氣中毒現象的發生。“曼威奇”家用機使用的是意大利SIT變頻風機

3.膨脹水箱
用于容納采暖系統媒質水受熱膨脹后多出來的水體積,如果不能緩沖這部分膨脹水量,鍋爐設備及管路系統將受到損害。為此,在系統上連接一個8升的密閉膨脹水箱用來容納膨脹水量,同時穩定系統循環壓力,緩解媒質水壓力的變化。膨脹水箱里面的橡膠皮囊內充滿1bar的氮氣。當溫度升高系統水體積膨脹時,擠壓氮氣進入水箱;溫度降低系統水體積收縮時,氮氣的壓力則將水壓回采暖系統。
系統內的膨脹水箱有兩種:開放式和帶橡皮膜的密閉式水箱。開放式水箱(主要是韓國產品及一些國內自主設計的產品)由水箱定壓,可自動補水;即水箱與大氣相連。機器只能放在系統的*點,否則不能越層安裝,而且水易吸收空氣中的氧氣,在采暖系統中會對系統管道有銹蝕作用;當系統有泄漏時不易覺察和查找漏點?!奥妗毕盗挟a(chǎn)品采用密閉式膨脹水箱,斷絕了與大氣相通,不僅可以減少氧腐蝕,而且解決了垂直方向上水的靜壓問題,這樣,水泵的揚程只需用于克服管道的沿程阻力和局部阻力。此種水箱對越層不存在障礙。當系統有泄漏需要補水時,容易發覺并試圖找出漏點。
4.安全閥
用于系統水超壓時放水,釋放系統壓力,保護管路系統不受損壞。其壓力設定值為3 bar,當系統水壓力超過3 bar時,安全閥自動放水瀉壓。

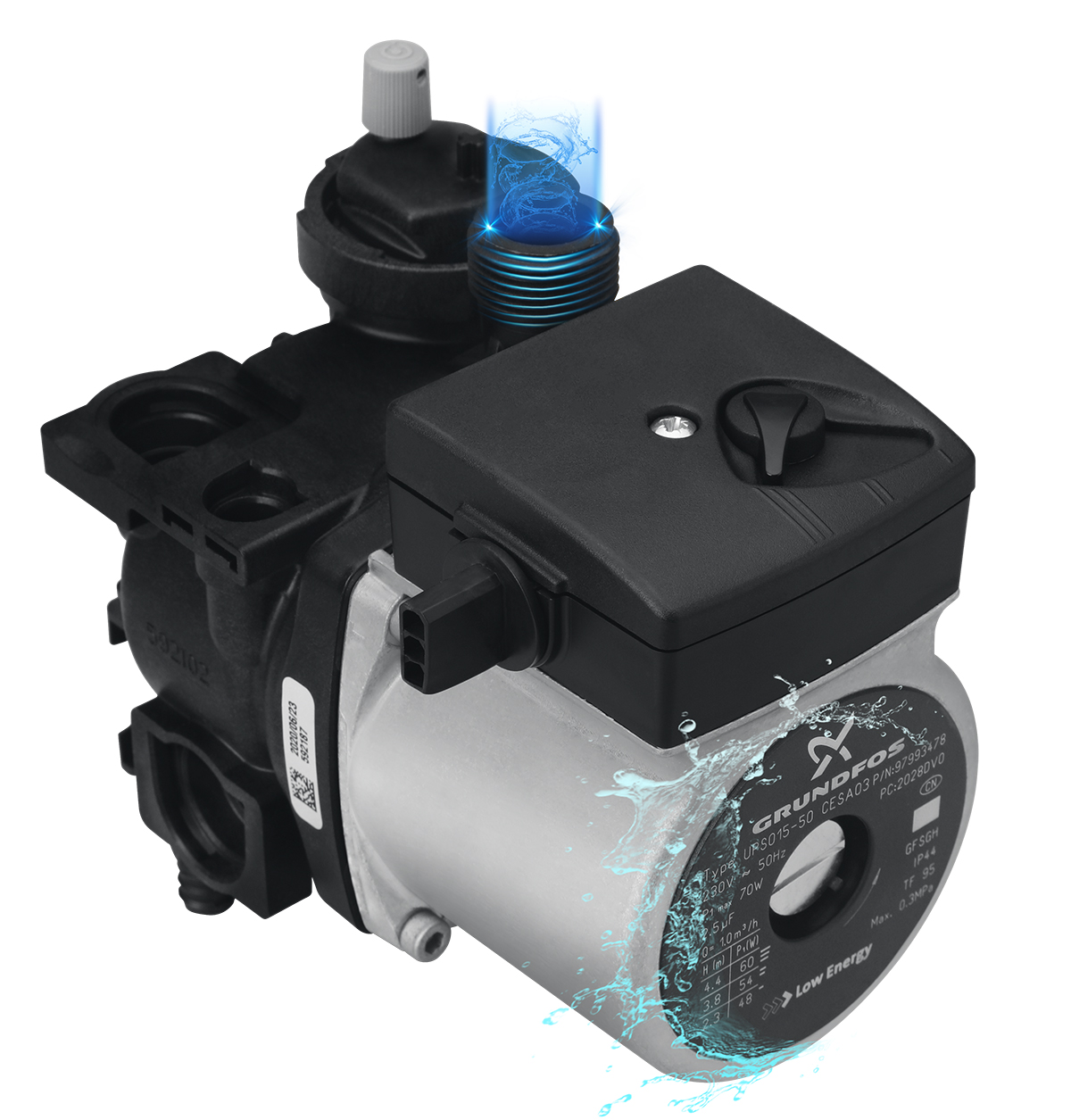

5.水泵
水泵是鍋爐內循環的動力機構,實現系統水的循環。家用鍋爐對其工作的穩定性、可靠性和噪音要求非常高?!奥妗毕盗挟a(chǎn)品采用質量穩定可靠,性能優于德國威樂水泵的格蘭富水泵,泵的結構獨特,不采用機械密封,而采用不銹鋼套屏蔽密封(濕轉子),工作時電機腔內任其進水,既做軸承潤滑又做電機冷卻,從根本上解決了水泵干轉、漏水和噪聲三大難題,可以耐120℃的高溫,延長使用壽命,設計壽命為連續工作十幾萬個小時。

6.自動排氣閥
用于自動排出系統內的殘余氣體,使管內始終充滿水,以防止出現氣塞或在管路*處積存氣體從而導致系統出現供熱不良或出現危險。
7.控制系統
用于控制和協調整個家用鍋爐各個部件的運行。其中最主要的是控制印刷電路板,接收家用機內水泵、風機、燃氣閥等部件傳送過來的電信號,然后,發出指令使相應部件進行動作。另外,還有顯示印刷電路板,用于顯示鍋爐的運行工礦及水溫并在控制故障時顯示故障代碼。
8.補水裝置
當系統缺水或壓力不足時,應給鍋爐補充水;當壓力表示數低于0.5公斤時,此時應及時向家用機補水。否則,家用機低水壓保護將啟動,導致家用機點不著火。補水時只需將機組補水閥逆時針方向旋轉,當水壓表指示水壓力達到1~1.5bar時再關閉注水閥即可,其操作簡單方便。
9.壓力表
顯示采暖系統水壓力,并提示正常工作壓力范圍。壓力表藍色示數為系統正常壓力值(0.5-1.5公斤);紅色示數為系統水低壓區間(0-0.5公斤),系統水壓過低會導致機器不啟動,只有當壓力大于0.3bar時家用機才啟動;黑色示數為系統水高壓區間(1.6-4.0公斤),當壓力表示數為3公斤時,安全閥自動放水瀉壓,以保護管路系統。
10.同軸平衡煙道
采用全不銹鋼材質,用于從室外吸入新鮮空氣,并將燃燒后的廢氣排出室外。平衡式壁掛爐是一個封閉系統,燃燒室燃燒所需要的空氣全部從室外吸入,燃燒產物排放到室外大氣中去。同軸平衡煙道的吸、排氣筒為一同心套筒,外層套管吸入室外空氣,內管排放煙氣。工作時依靠爐內抽力吸入室外空氣,而爐內靜壓力狀況不受室外風力影響,因為當風吹到外墻上的空氣吸入口時,同樣也吹到煙氣排除口上,兩者所受壓強相同,所以爐內壓力不會變化。這也是被稱為平衡型的緣故。同時,排出的煙氣可以將新鮮空氣預熱,提高家用機熱效率。
11.燃氣調節閥
將自動控制部件檢測到的電信號通過電路板轉換成用于調節燃氣閥大小的機械動作,并將各安全部件檢測到的安全信號轉換成機械的通斷動作。該部件將電、氣和機械集于一體,屬于家用機內最復雜的部件?!奥妗奔矣脵C使用的是世界*的比例式燃氣控制閥品牌,采用意大利SIT大流量控制閥,,通過該閥的動作,完全實現比例式變頻燃燒,根據設定溫度自動調節燃氣供應量,極大的節約了能源,減少運行費用。另外,家用機的一切影響使用的故障,最終都反映在燃氣調節閥處于不開啟狀態。
12.溫度傳感器
用于采集系統內水的溫度信號,并與設定值比較。用于控制燃燒器的開關和燃燒火苗的大小,使輸出熱量與系統需求的熱量相符,在“曼威奇”壁掛爐內有三個溫度傳感探頭,分別為衛生熱水溫度傳感器,安裝在衛生熱水出水口處,采暖水溫度傳感器及極限溫度傳感器,都安裝在采暖水出口處。
13.自動旁通閥
當系統回水受阻時,流經主換熱器的水量就會減少。此時回到水泵吸入口的水流量,導致吸入口出的水流速減少。根據伯努利方程,系統壓力增大,將自動旁通閥打開,以確保流經主換熱器有足夠的水量,避免當系統回水受阻時,主換熱器內的溫度因水量減少而升高,從而損壞主換熱器,起保護主換熱器的作用。
14.流量開關
用于檢測衛生用水是否流過,流量開關在水流量超過2L/min時才能打開,同時接通電路將信號傳給電路板,電路板發出指令使鍋爐在采暖或熱水中自由轉換,該機型中,其流量開關與水路組件構造在一起。
15.空氣壓差閥
用于檢測風機的工作狀態、風道和煙道的暢通狀況。當煙道通風不暢或有倒風情況發生時,風壓差開關自動斷開,火焰自動熄滅,當故障排除或風向、風力改變后,機器自動起動。
